scannage de la face amont

ATM3D est intervenu sur le barrage du Gouffre d'Enfer, situé à quelques kilomètres au sud de Saint-Etienne.

Il nous était demandé une cartographie fine de l'élévation amont. Nous avons scanné les faces amont et aval du barrage et en avons profité pour scanner la vallée.

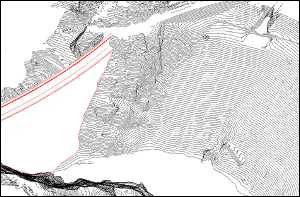

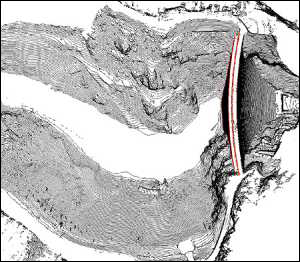

Les 14 scans ont été consolidés et recalés en altimétrie en NGF. Nous avons réalisé une cartographie filaire 3D des arêtes du barrage que nous avons complétées par l'extration automatique des courbes de niveaux de la vallée (une courbe tous les 50 cm).

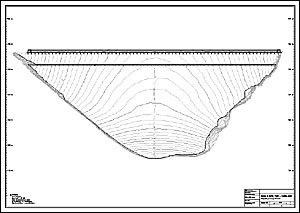

La face Amont a été projetée dans une vue en élévation. Tous les résultats ont été fournis au format Autocad DXF.

détail du nuage de points colorés	coloration en fonction de l'altitude

Cartographies fournies au format Autocad
